黄金薄膜---PI薄膜

时间:2024-07-17 来源:小编 点击:

黄金薄膜---PI薄膜01聚酰亚胺薄膜(PI膜) 聚酰亚胺薄膜(PolyimideFilm,PIF),也称PI薄膜,是由PAA溶液流涎成膜后,再经亚胺

黄金薄膜---PI薄膜

01

聚酰亚胺薄膜(PI膜)

      聚酰亚胺薄膜(PolyimideFilm,PIF),也称PI薄膜,是由PAA溶液流涎成膜后,再经亚胺化制成。

      薄膜是聚酰亚胺最早实现商业化的产品形态,也是中国聚酰亚胺产业的主要产品形态,占比超过70%,其在覆铜板、柔性显示与绝缘材料等领域得到广泛应用。


▲聚酰亚胺薄膜应用领域图

      从技术的角度看,PI薄膜的种类较多,常见的有4种:黑色PI膜、棕黄色PI膜、透明PI膜和耐电晕PI膜,其中后三种主要以化学亚胺法制备,也是高端市场主要的应用品种。


▲图:聚酰亚胺薄膜的技术难度和价格梯次图

       从上图可以看出,这4种PI膜的性能参数的要求不同,所生产的制备方式就不同,与之相对应的技术水平难度就不一样,同时价格也随之上涨。

02

名副其实的“黄金薄膜”

      PI薄膜,薄如蝉翼,仅有15 - 20微米,一根头发丝大小,在零下269℃-400℃的温度范围内,具有稳定而优异的物理、化学、电学和力学性能,是一种很关键的绝缘材料。有着“黄金薄膜”的美称。

      它与碳纤维、芳纶纤维一起,被认为是制约中国发展高技术产业的三大瓶颈性关键高分子材料。

      优异的耐热性

      聚酰亚胺的分解温度一般超过500℃,有时甚至更高,是目前已知的有机聚合物中热稳定性最高的品种之一,这主要是因为分子链中含有大量的芳香环。

      优异的机械性能

      未增强的基体材料的抗张强度都在100MPa以上。用均酐制备的Kapton薄膜抗张强度为170MPa,而联苯型聚酰亚胺(Upilex S)可达到400MPa。聚酰亚胺纤维的弹性模量可达到500MPa,仅次于碳纤维。

      良好的化学稳定性及耐湿热性

      聚酰亚胺材料一般不溶于有机溶剂,耐腐蚀、耐水解。改变分子设计可以得到不同结构的品种。有的品种经得起2个大气压下、120℃、500h的水煮。

      良好的耐辐射性能

      聚酰亚胺薄膜在5×109rad剂量辐射后,强度仍保持86%;某些聚酰亚胺纤维经1×1010rad快电子辐射后,其强度保持率为90%。

      良好的介电性能

      介电常数小于3.5,如果将氟原子引入分子链,介电常数可以降低至2.5,介电损耗10,体积电阻在1015-17Ωcm,非常适用于制作电路板的基材以及耐高温电机电器绝缘材料。

03

PI膜可以用在哪里?

      可别小看这“薄膜”,它可是解决关键问题的“能手”,它能在330摄氏度高温下连续稳定工作1000小时,一些物体如果穿上这层薄膜“外衣”性能会大大增强!它上天能伴火箭升空、助登月探星,下地能陪高铁飞驰,是当前世界上性能最好的有机高分子绝缘薄膜材料之一!

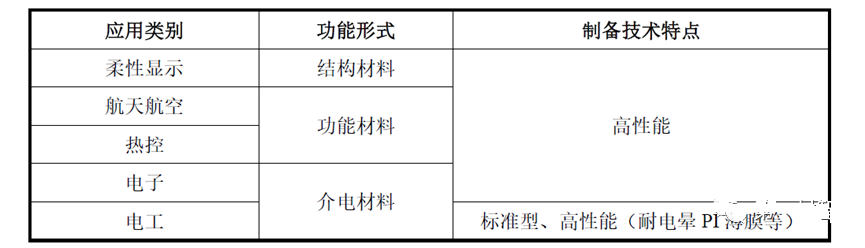

      按应用类别的不同,PI薄膜可分为电工PI薄膜、电子PI薄膜、热控PI薄膜、航天航空用PI薄膜、柔性显示用CPI薄膜等。


     ●电工PI薄膜

     主要用于电气绝缘领域,包含电机、变压器等的高等级绝缘系统,关键特性包括耐温等级、绝缘强度,具备耐电晕性能的产品,还可用于高速轨道交通和风力发电等领域的绝缘系统。

     ●电子PI薄膜

      主要用于电子基材领域,作为绝缘基膜与铜箔贴合构成FCCL的基板部分,也可覆盖于FPC表面起到保护作用,满足高频高速传输要求的产品,还可用于5G通信领域。

     ●热控PI薄膜

      主要用于电器热管控系统领域,如高导热石墨膜前驱体PI薄膜经碳化、石墨化等加工工序后制成高导热石墨膜用于散热和导热,特殊设计的PI薄膜结构具备易石墨化、适合整卷烧制等特性。

     ●航天航空用PI薄膜

     主要用于空间飞行器的热控或防护材料等,需具备优异的耐高低温、耐辐照、低真空质量损失和低可凝挥发物等特性。

     ●柔性显示用CPI薄膜

     用于器件光学盖板等领域,主要用作OLED屏幕盖板、触控传感器面板等,需具备高透光率、耐弯折等特性。

     “PI薄膜在半导体、电子、汽车、医疗设备、航空航天等领域的应用越来越广泛,在很多不被人注意的地方都有PI的身影。这种新材料的市场空间非常大。”瑞华泰公司总经理汤昌丹说。

04

布局企业

      全球高性能PI薄膜的研发和制造技术,主要由美国、日本和韩国企业掌握,美国杜邦、日本东丽、日本宇部兴产、日本钟渊化学和韩国SKPI(现更名为 PIAM)等厂商占据全球80%以上的市场份额。

      目前,中国PI薄膜厂家在传统电工绝缘领域形成了较强的产业能力,但在高端电工绝缘、电子等其他应用领域的产业化能力较弱;少数企业具备高性能PI薄膜的批量稳定供应能力。从事该业务的主要有瑞华泰、时代新材、国风塑业、达迈科技、达胜科技等。

      瑞华泰

      2010年,国家发改委“1000毫米幅宽双向拉伸连续生产聚酰亚胺薄膜生产线”示范工程项目,花落已具备一定技术基础的瑞华泰。这是中国第一条大幅宽PI薄膜生产线。

      近几年,瑞华泰陆续承担了国家多个重大项目的材料研制工作,包括火箭、登月、探星、载人空间站、大飞机、高铁等关键材料研制和预研。

      时代新材

      时代新材于2011年启动PI薄膜项目研发,先后攻克了配方技术、装备技术及制膜工艺难题,并于2017年底建成了中国首条化学亚胺法PI薄膜生产线。

2019年三星推出的全新旗舰手机Galaxy S10系列,该系列手机上高导热石墨片所使用的高性能PI薄膜,70%来自株洲时代新材料科技股份有限公司的PI薄膜生产线。

文章来源:新材料研习社、国际橡塑展、化工晓谈、高性能膜材料编辑整理
