关于我们 | 联系我们 |
24小时热线:15810171092
欢迎光临山西碳和新材信息咨询有限公司官网!

四类聚丙烯(PP)薄膜的印刷、制袋性能大全

时间:2024-07-11 来源:小编 点击:

四类聚丙烯(PP)薄膜的印刷、制袋性能大全 聚丙烯是在催化剂作用下从石油高温裂化后的气体中聚合而制得的,根据成膜加工方法的不同可得到性能不同的薄膜,常

四类聚丙烯(PP)薄膜的印刷、制袋性能大全

      聚丙烯是在催化剂作用下从石油高温裂化后的气体中聚合而制得的,根据成膜加工方法的不同可得到性能不同的薄膜,常用的主要有通用型BOPP、亚光BOPP、珠光薄膜、热封型BOPP等。本文详细解析这几类薄膜的印刷、制袋性能。

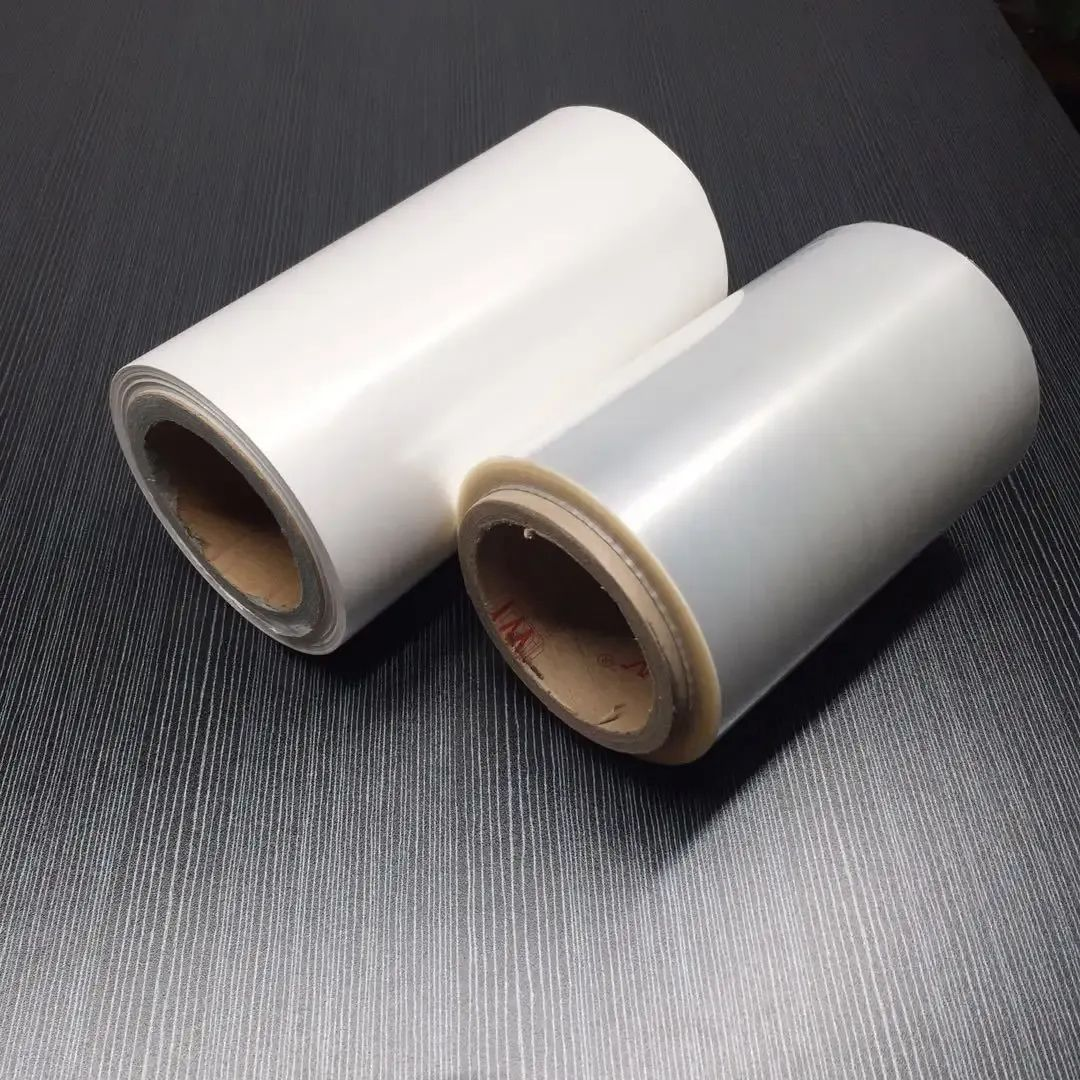

      1.通用型BOPP薄膜

      BOPP薄膜是在加工时使无定形部分或部分结晶的薄膜在软化点以上纵横方向分别被拉伸,使薄膜表面积增大、厚度减薄、光泽度和透明度得到大幅度提高。同时,由于拉伸分子定向,其机械强度、气密性、防潮阻隔性、耐寒性等方面都有较大提高。

      BOPP薄膜的特性:

      拉伸强度高、弹性模量高,但抗撕强度低;刚性好,有突出的延伸性和抗弯曲疲劳性能;耐热、耐寒性较高,使用温度可高达120℃,BOPP耐寒性也比一般PP膜要高;表面光泽度高,透明性好,适宜作为各种包装材料;BOPP化学稳定性好,除强酸,如发烟硫酸、硝酸对它有腐蚀作用外,不溶于其他溶剂,只部分烃类对其有溶胀作用;阻水性极佳,是阻湿防潮最佳材料之一,吸水率<0.01%;印刷性差,因此印刷前必须进行表面电晕处理,处理后印刷效果好;静电高,应用于生产薄膜的树脂中需加入抗静电剂


      双向拉伸聚丙烯薄膜(BOPP)一般为多层共挤薄膜,是由聚丙烯颗粒经共挤形成片材后,再经纵横两个方向的拉伸而制得。由于拉伸分子定向,所以这种薄膜的物理稳定性、机械强度、气密性较好,透明度和光泽度较高,坚韧耐磨,是应用广泛的印刷薄膜,一般使用厚度为20~40 μm ,应用最广泛的为20 μm 。双向拉伸聚丙烯薄膜主要缺点是热封性差,所以一般用做复合薄膜的外层薄膜,如与聚乙烯薄膜复合后防潮性、透明性、强度、挺度和印刷性均较理想,适用于盛装干燥食品。由于双向拉伸聚丙烯薄膜的表面为非极性,结晶度高,表面自由能低,因此,其印刷性能较差,对油墨和胶黏剂的附着力差,在印刷和复合前需要进行表面处理。

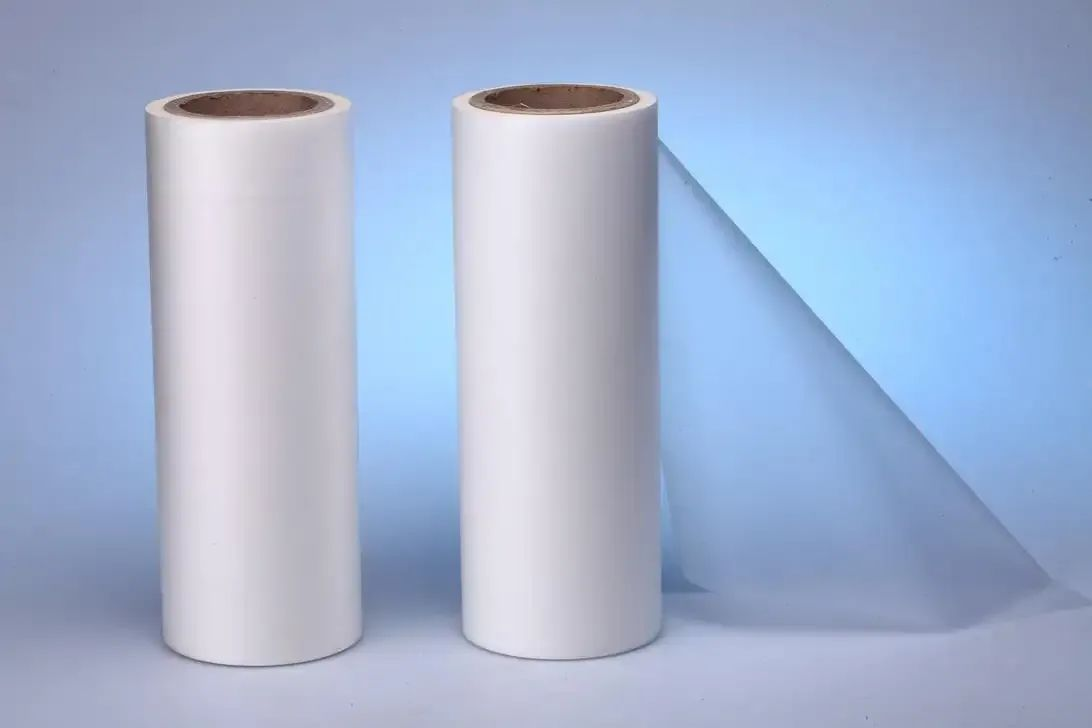

      2.哑光BOPP

      哑光膜是一种低光泽(光泽度小于15 )高雾度成漫反射消光效果的塑料消光制品,具有似纸外观、印刷时色彩逼真再现且手感舒适等特点。哑光膜是在单一表层使用消光母料经双向拉伸而制成的薄膜。哑光膜表面看似纸张及天然产品般的感觉,主要用于书本、期刊、年报封面、卡纸等纸张的复合,另一用途是与聚乙烯薄膜、流延聚丙烯薄膜、BOPP薄膜、珠光膜、金属化膜等进行复合作各种包装使用,目前消光膜的使用厚度一般为 20μm左右。


      哑光BOPP与通用BOPP相比,有以下特点:消光表层能起到遮光作用,表面光泽度也大大降低;必要时消光层可作热封面;消光表层滑爽性好,因表面粗化具有防黏性,膜卷不易黏结;消光膜的拉伸强度比通用膜略低,热稳定性也叫普通BOPP稍差。


      bopp哑光热封膜具有抗拉、抗皱、性能稳定等特点,广泛用于化妆品、日用品、玩具、文具及餐饮等行业中各种物品包装,主要起防尘、防潮,装饰的作用,同是降低包装成本,提高包装档次与效果。

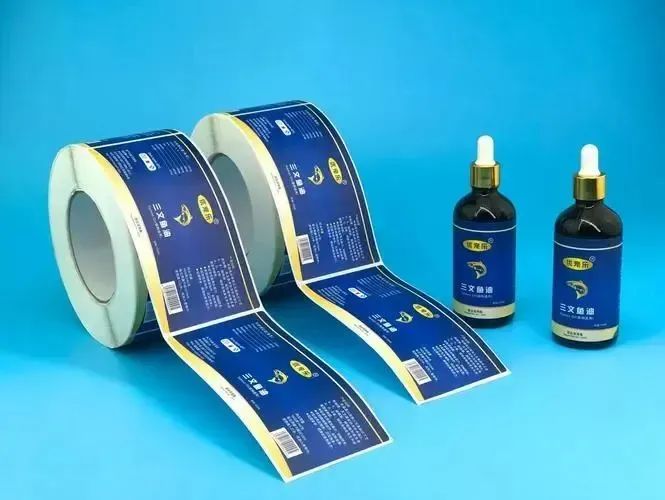

      哑光BOPP也适用于覆盖各种标签(不干胶或非不干胶标签)。BOPP哑膜标签材料由聚丙烯树脂、碳酸钙和珠光颜料混合后双轴拉伸而成。由于采用机械发泡的方式,珠光薄膜的比重只有0.7左右,而聚丙烯的比重在0.9左右,所以软包装企业愿意选择它,因为它价格便宜,装饰性强,性能优异。哑光膜主要区别在于光泽度,更亮更鲜艳;哑膜颜色较深,质量稳定。

      3.珠光薄膜

      白色不透明的BOPP珠光膜具有绸缎般的质感、柔和悦目的珍珠光泽,  低的密度,优良的平整性、气体阻隔性,可广泛应用于干果、雪糕、糖果、高档香皂、礼品等的直接包装,同时它还是一种较好的印刷基衬,在进行表面印刷时可不必进行满版打底,因此,BOPP珠光膜倍受青睐,与普通的BOPP薄膜相比, BOPP珠光膜有三个典型的特点:发出珍珠光泽、良好的遮光性,(尤其对紫外光阻隔明显)和较低的密度。

      珠光薄膜适用PP为原料,添加CaCO3和珠光颜料、橡胶扥改性剂,混合后经双向拉伸而成。由于在双向拉伸过程中,PP树脂分子受到拉伸,而CaCO3粒子之间被拉伸开了相互间的距离,从而形成了孔泡,所以珠光膜是一个微孔泡沫薄膜,密度在0.7g/cm³左右。


      BOPP珠光膜成为包装的新宠,主要是由于该材料阻隔性优良,同时由于该薄膜材料在实际的生产加工过程中加入一定量的CaCO3和珠光颜料,具有一定的珠光效果,装饰性很强。珠光膜在我国的发展历史并不长,但包装的需求发展很快。

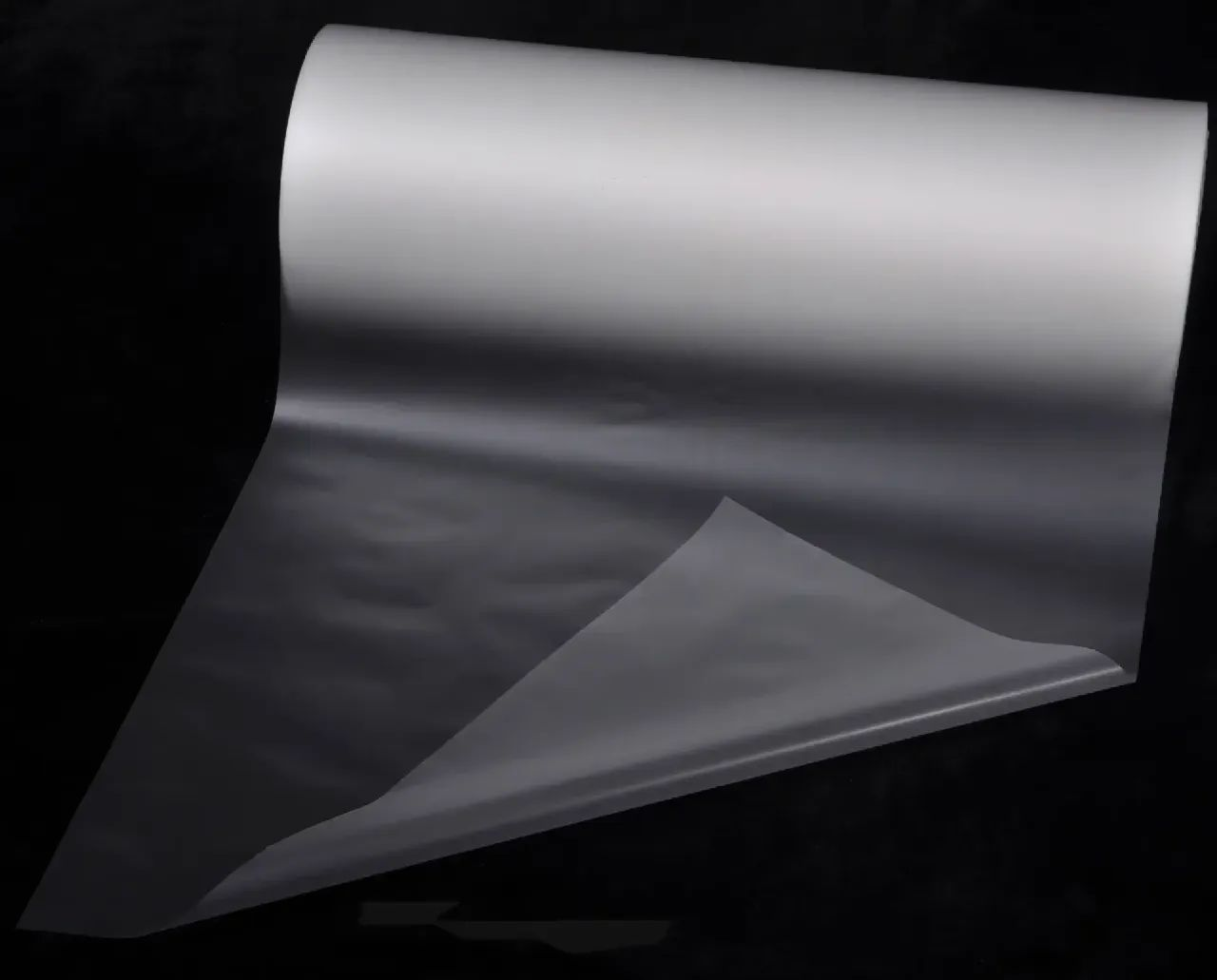

      4.热封型BOPP膜

      热封膜分为单面热封膜和双向热封膜两种,它是在表层使用热封母料经双向拉伸而成的聚丙烯热封膜(BOPP热封膜),主要应用于食品、药品及其它电器元件等方面产品的热封包装使用。分为单面热封和双面热封两种。

       双面热封膜:

       这种薄膜为ABC结构,A、C两面为热封层。主要用作食品、纺织品、音像制品等包装材料。


      单面热封薄膜:


      这种薄膜为ABB结构,A层为热封层。在B面上印刷图案后,与PE、BOPP及铝箔复合制成袋,用作食品、饮料、茶叶等高档包装材料。


      热封型BOPP膜经过双向拉伸加工而成。三层结构:单面热封,另一面可为电晕面,可印刷;可做双面热封。本品具有良好的平整度,复合和印刷性能好,适合于高速包装及印刷复合包装。

文章来源:中国塑协BOPP专委会、高性能膜材料编辑整理
