锂电池电解液：从选择到创新的全面解析
在锂电池的复杂体系中，电解液宛如血液，对电池性能起着关键作用。它的选择直接关乎电池能量密度、循环寿命、安全性及工作温度范围等核心指标，是电芯设计中不容忽视的重要环节。
一、电解液的核心功能与关键指标
（一）核心功能
高效离子传导：作为锂离子（Li⁺）传输的关键介质，电解液需具备高离子电导率（>1 mS/cm），以此降低电池内阻，保障电池充放电过程中离子的顺畅迁移。
电化学稳定性：在正极高压（>4.3V vs. Li/Li⁺）与负极低压（接近 0V）的极端电位条件下，电解液要保持稳定，不发生分解反应，维持电池内部的化学平衡。
界面兼容性：在正极侧，抑制如 LMO、LFMO、NCM 等材料中过渡金属的溶解，像 Mn²⁺的溶出会影响电池性能；在负极侧，促进稳定 SEI（固体电解质界面膜）的形成，SEI 膜对于保护负极、稳定电池循环性能至关重要。
安全性保障：具备低可燃性、高闪点（>100℃）的特性，在电池内部温度异常升高时，能够抑制热失控的发生，为电池的安全运行保驾护航。
宽温度适应性：在 -40℃至 80℃的宽泛温度区间内，电解液需始终保持液态并具备良好的离子传导能力，满足不同环境温度下电池的工作需求。
（二）关键指标
1、化学兼容性：
溶剂体系多样：传统的碳酸酯类（EC/DMC/EMC）成本低廉，但易燃的特性限制了其在安全性要求高的场景应用；氟代溶剂（FEC、FEMC）能显著提升电池的高压和低温性能，不过粘度高且成本高昂；醚类（DOL/DME）适用于锂硫电池，却容易与锂金属发生反应。
锂盐各有优劣：主流锂盐 LiPF₆热稳定性欠佳，分解温度约为 60℃；LiFSI/LiTFSI 虽具有高热稳定性（>200℃），却存在腐蚀铝集流体的问题；双盐体系（LiPF₆+LiBOB）则通过协同作用，提升高压稳定性与 SEI 膜的质量。
2、温度适应性：
低温性能优化：采用低粘度溶剂（如 EMC）与低熔点添加剂（如乙酸乙酯），降低电解液在低温下的粘度，维持离子传导效率。
高温性能提升：借助氟代溶剂或固态电解质，抑制电解液在高温下的挥发与分解，保障电池的稳定运行。
3、安全性考量：
阻燃添加剂应用：磷酸酯类（如 TPP）、氟代磷酸盐（如 DFP）等阻燃添加剂的加入，可有效降低电解液的可燃性。
热响应材料作用：温度敏感型聚合物（如聚 N - 异丙基丙烯酰胺）在过热时能够阻断离子传导，防止热失控进一步恶化。
4、成本因素：溶剂成本方面，EC 约 3 元 /kg，而氟代溶剂高达约 50 元 /kg；锂盐成本上，LiPF₆约 20 元 /kg，LiFSI 约 100 元 /kg，成本差异显著影响电解液的大规模应用选择。
二、电解液类型、适用场景与特殊设计
（一）常见类型及适用场景

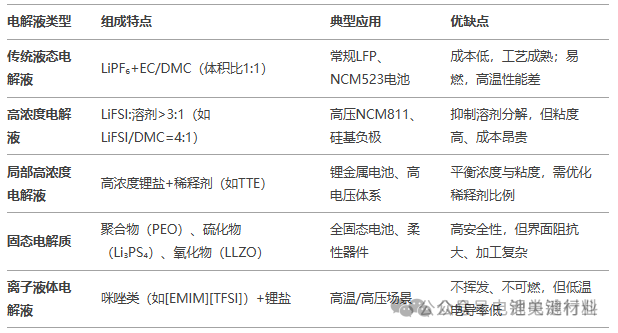

不同类型的电解液因自身特性，适用于不同的电池应用场景，如传统碳酸酯类电解液常用于常规能量型电池，而醚类电解液在锂硫电池领域展现出独特优势。
（二）特殊场景的电解液设计
高电压正极（>4.5V）：采用氟代碳酸乙烯酯（FEC）+ 腈类（AN）作为溶剂体系，并添加 1,3 - 丙烷磺酸内酯（PS）抑制铝箔腐蚀，以适应高电压环境下的电池需求。
硅基负极：通过粘结剂协同，采用 FEC + VC（碳酸亚乙烯酯）增强 SEI 膜的韧性，同时使用含 Li₂S₆或 LiNO₃的预锂化电解液，补偿首次容量损失，提升硅基负极电池的性能。
宽温域电池（ - 40~80℃）：低温配方采用低粘度溶剂（EMC）+ 低熔点锂盐（LiTFSI），高温配方则选用氟代溶剂 + 陶瓷隔膜（如 Al₂O₃涂层），实现宽温域内电池的稳定工作。
柔性 / 微型电池：凝胶电解质（PVDF - HFP/LiClO₄体系）凭借兼具柔性和离子传导的特性，成为柔性 / 微型电池的理想选择。
三、电解液选择流程与失效对策
（一）选择流程
明确电池体系需求：根据正极电压（如 NCM811 需 > 4.3V 兼容性）、负极类型（石墨、硅基或锂金属）以及目标温度范围（如电动车需 - 30~60℃），精准定位电池对电解液的性能要求。
匹配电解液组分：高压体系适配氟代溶剂 + 高浓度 LiFSI；快充需求对应低粘度溶剂（PC/EC）+LiPF₆；高安全性要求则添加 5% 阻燃剂（如 TPP）或采用固态电解质。
验证与优化：运用电化学测试（循环伏安法（CV）评估氧化 / 还原稳定性）、界面分析（XPS/SEM 观察 SEI/CEI 成分及形貌）以及热滥用测试（ARC（加速量热仪）评估热失控温度）等手段，对所选电解液进行全面验证与优化。
（二）典型失效案例与对策
产气问题：由于 EC 分解产生 CO₂/H₂，可通过添加 VC（碳酸亚乙烯酯）或减少 EC 比例加以解决。
铝箔腐蚀：LiFSI 中的 FSI⁻侵蚀铝箔，对策为添加 0.5% LiODFB 或改用 LiPF₆/LiFSI 混合盐。
低温失效：溶剂凝固导致离子电导骤降，引入低熔点共溶剂（如乙酸甲酯）可有效应对。
四、电解液设计基本原则与工艺
（一）设计基本原则
化学兼容性：与正负极材料、隔膜、粘结剂等其他电池组分不发生化学反应，确保电池体系的化学稳定性。
低粘度与高离子传导：粘度低，减少对离子迁移的阻力，同时具备良好的电化学性能，如高离子电导性、高介电常数、高分解电压，以适配高工作电压的正极材料，提升电池能量密度。
宽温液态保持：在极宽的温度范围内保持液态，保障电池在不同环境温度下的正常工作。
环境友好与成本优势：尽可能做到无毒或低毒性，难燃或不燃，且价格便宜、易于制备，符合环保与经济要求。
（二）生成工艺
溶剂提纯：通过蒸馏，利用精馏塔分离溶剂中的低沸点（如甲醇）和高沸点杂质；采用 4Å 分子筛循环吸附水分，并结合真空干燥（ - 0.1MPa，40~60℃）；借助氧化铝 / 硅胶柱层析过滤，吸附极性有机物（如醛类）。
锂盐提纯：在真空干燥（80~100℃，＜10Pa）条件下去除 LiPF₆结晶水，在惰性气体保护下破碎结块并过筛（100~200 目）。
溶剂配制（基础溶液制备）：按配方（如 EC:DMC:EMC = 3:3:4）将溶剂泵入反应釜，在 25~40℃下恒温搅拌（转速 50~100rpm）1~2 小时，确保混合均匀，并在线检测密度、折光率，校准配比误差。
锂盐溶解（核心反应步骤）：关键控制温度在 20~30℃（防止 LiPF₆分解），环境湿度露点＜ - 40℃（避免 LiPF₆水解生成 HF）。向反应釜中缓慢分批加入 LiPF₆，真空搅拌（ - 0.09MPa，30~50rpm）2~4 小时至完全溶解，检测电导率（目标值：10~15mS/cm）判断溶解效果。
添加剂混合（功能优化）：预先将成膜剂（如 VC，1~3%）、阻燃剂（如 TMP，5~10%）、其他（LiBOB、LiDFOB 等，0.5~2%）等添加剂溶于少量溶剂配成母液，在低速搅拌（20~30rpm）下缓慢加入主液，混合 30 分钟，提升电池性能。
精密过滤（杂质去除）：采用多级过滤系统（滤芯精度递减），一级过滤用 5μm 聚丙烯滤芯去除大颗粒杂质，二级过滤用 1μm 聚四氟乙烯（PTFE）滤芯拦截胶体颗粒，三级过滤用 0.2μm 熔喷滤芯（终端过滤）确保颗粒度＜0.5μm，过滤后电解液浊度＜1NTU，防止电池短路。
五、电解液回收与发展趋势
（一）回收方法
碱液吸收法：采用液氮低温冷却，破碎块状电解液后用碱液吸收，生成稳定的氟盐和锂盐，实现电解液中有害成分的无害化处理与资源回收。
高温热解与真空精馏法：高温热解挥发电解液，通过真空精馏分离得到电解液所含的有机溶剂，精馏纯化后回收；将六氟磷酸锂粗品经溶解、过滤、结晶、提纯、筛分、干燥、包装等步骤，得到产品六氟磷酸锂。
萃取法：选择合适溶剂分离固体与溶剂，减压蒸馏回收循环利用溶剂，获取纯电解质，实现资源的高效回收利用。
（二）发展趋势
氟代碳酸乙烯酯的应用拓展：氟代碳酸乙烯酯在提升电池性能方面具有潜力，其应用范围有望进一步扩大。
溶剂化效应研究：深入探究 Li⁺的溶剂化过程，包括 Li⁺随溶剂化配合物的扩散、在电极表面的脱溶剂化以及界面膜形成等环节，优化溶剂化结构，提升 Li⁺迁移速率与电池性能。
高浓度与局部高浓电解液发展：高浓度电解液具备高离子迁移数、抑制锂枝晶、防止铝集流体腐蚀、扩展电化学窗口及提高安全性能等优势；局部高浓度电解液通过加入稀释剂平衡界面稳定性和离子电导率矛盾，大幅降低成本，未来有望成为重要发展方向。
功能型电解液研究突破：持续开展功能型电解液研究，开发具有特殊功能的电解液体系，满足不同应用场景对电池性能的多样化需求。
固态电解质研发加速：全固态电池结构研发取得进展，中科院等科研机构积极投身其中。日本新能源产业技术综合开发机构联合丰田、松下等企业启动全固态电池核心技术开发项目，我国也在积极布局，随着巨头入局，固态电解质研发有望加速突破，推动全固态电池产业化应用提前到来。
文章来源：锂电池行业、用知识来投资、电池关键材料
